SISTEMA ININTERRUMPIDO DE ALIMENTACIÓN

Los SAI o los también llamados UPS son sistemas de alimentación ininterrumpida que proporciona energía eléctrica en los momentos en la que la red deja de proporcionar electricidad por diversos motivos permitiéndonos apagar bien el equipo y guardar los trabajos sin que sufran ningún percance. Para ello necesitamos pilas o baterías internas.

Existen diferentes tipos segun su funcionamiento online, incline y ofline. El mas común para el uso de hogar es el ofline, coge la corriente eléctrica, la almacena en su pila o batería y comienza a generar suministro eléctrico en el momento en el que surge algún problema.
El SAI online coge la corriente alterna la limpia y la suministra sin pasarla por la pila y los SAI incline se situan en mitad funcionando como los ofline y suministrando protección.

CARACTERISTICAS DE UN SAI

1. FACTOR FORMA

El tamaño es importante

2. CONECTIVIDAD

Si podemos usar RJ11, RJ45 o un USB para acceder al SAI

3. POTENCIA

La unidad atípica que utilizan los SAI para medir la potencia es el voltioamperio(VA), resulta de multiplicar la tensión por la intensidad, la relación del voltioamperio con el vatio es el factor potencia y varia entre 0 y 1. Un SAI de 1000VA sirve para alimentar un equipo de 350W sin embargo si el equipo es gaming necesitaremos 1400VA

SAI

FUENTE DE ALIMENTACIÓN

En el electrónica la fuente de alimentación es el dispositivo que convierte la corriente alterna en corriente continua. Una fuente de alimentación con potencia insuficiente puede ser el origen de muchos problemas y fallos de los componentes. Por este motivo vamos a prestar especial atención a este componente.

FACTOR FORMA

Es el tamaño de la fuente de alimentacion las ATX son las más habituales 144 *150 *85 sin embargo también es muy común encontrarse con otro factor forma SFX es un formato mas reducido 125*100*73,5

Algunos fabricante con HP optan por una fuente de alimentación con un factor forma exclusivo normalmente mas caro.

POTENCIA

La potencia de una fuente de alimentación se distribuye en varios raíles de diferente voltaje por este motivo no solo es necesario comprobar la potencia de la fuente de alimentación sino también como se distribuye. En estos raíles hay una diferencia de 3,5 y 12 voltios por lo que conviene comprobar la eficiencia energética a la hora de realizar esta conversión. Desde hace unos años esto se regula según la certificación 80+  cuanto mejor sea la certificación mejor sera la conversión eléctrica, sera minima la perdida de energía y ahorraremos electricidad.

SISTEMA DE PROTECCIÓN DE VOLTAJE

La fuente de alimentación incluye una serie de filtros que absorben las fluctuaciones del flujo eléctrico y protege los componentes del PC. Esto filtros son llamados Power Faction Correction (PFC) y pueden ser activos o pasivos. Siendo los activos mas eficientes y recomendables. Si el fabricante no especifica que tiene PFC activo es que no lo lleva.

SISTEMA DE CABLEADO

Asegurarse de que la fuente de alimentación cuenta con el numero de cables y conexiones que necesita es fundamental para alimentar los componentes del ordenador.

SISTEMA DE REFRIGERACIÓN

Algunas fuentes de alimentación incluyen un ventilador interno otras no (fanless).

FANLESS

No quiero acabar esta entrada sin hablar antes de las fuentes de alimentación modulares.

Estas fuentes de alimentación se caracterizan porque los cables que alimentan al PC se pueden añadir a la fuente de alimentación según las necesidades.

Ohm

*INFORMACIÓN SOBRE*

Georg Simon Ohm (Erlangen, Baviera; 16 de marzo de 1789 - Múnich, 6 de julio de 1854) fue un físico y matemático alemán que aportó a la teoría de la electricidad la ley de Ohm. Conocido principalmente por su investigación sobre las corrientes eléctricas, estudió la relación que existe entre la intensidad de una corriente eléctrica, su fuerza electromotriz y la resistencia, formulando en 1827 la ley que lleva su nombre que establece que I = V/R. También se interesó por la acústica, la polarización de las pilas y las interferencias luminosas. La unidad de resistencia eléctrica, el ohmio, recibe este nombre en su honor.​ Terminó ocupando el puesto de conservador del gabinete de Física de la Academia de Ciencias de Baviera.

La ley de Ohm, postulada por el físico y matemático alemán Georg Simon Ohm, es una ley básica de los circuitos eléctricos. Establece que la diferencia de potencial V que aplicamos entre los extremos de un conductor determinado es proporcional a la intensidad de la corriente I que circula por el citado conductor. Ohm completó la ley introduciendo la noción de resistencia eléctrica  R; que es el factor de proporcionalidad que aparece en la relación entre V I:

La fórmula anterior se conoce como fórmula general de la ley de Ohm, y en la misma, Vcorresponde a la diferencia de potencial,  R a la resistencia e I a la intensidad de la corriente. Las unidades de esas tres magnitudes en el sistema internacional de unidades son, respectivamente, voltios (V), ohmios (Ω) y amperios (A).

En física, el término ley de Ohm se usa para referirse a varias generalizaciones de la ley originalmente formulada por Ohm. El ejemplo más simple es:

donde J es la densidad de corriente en una localización dada en el material resistivo, E es el campo eléctrico en esa localización, y σ (sigma) es un parámetro dependiente del material llamado conductividad.

CORRIENTE CONTINUA /ALTERNA

CORRIENTE CONTINUA

La corriente continua es un flujo continuo de electrones los cuales pasan siempre por una misma dirección.





FUENTES DE CORRIENTE CONTINUA










CORRIENTE ALTERNA

Cada extremo del cable tiene una polaridad diferente, esto hace que los electrones se muevan primero en una dirección y luego en la opuesta.
Esto produce que se cree una onda en la cual se diferencien dos funciones:
1. La frecuencia: El intervalo de corriente que va desde que la onda pasa por el punto medio hasta que vuelve a pasar en la misma dirección. Esto se mide en hercios.
2. La amplitud: ES la distancia ente el punto medio de la onda y el punto mas alejado de la misma.



FUENTES DE CORRIENTE ALTERNA

LAS SEÑALAS ELECTRICAS

El término electricidad proviene de elektron, término griego usado para designar al ámbar.

Para explicar en que consiste la electricidad debemos referirnos a los átomos. Los átomos constituyen el elemento más pequeño en que puede dividirse la materia conservando sus propiedades químicas.

Los átomos tienen una estructura integrada por un núcleo, formado por protones y neutrones y una serie de electrones girando alrededor del mismo.

COMO MONTAR UNA TARJETA DE RED Y OTRA DE SONIDO

MATERIALES

- Destornilladores
-Tornillos

ANOTACIONES

Lo primero que debes saber es que la parte donde se conectan las tarjetas tanto de red como la de sonido pueden estar atapadas por unas láminas como estasç

Después quitamos esas laminas quedandose toda esa parte al descubierto

Por último identificar el tipo de tarjetas que tenemos:

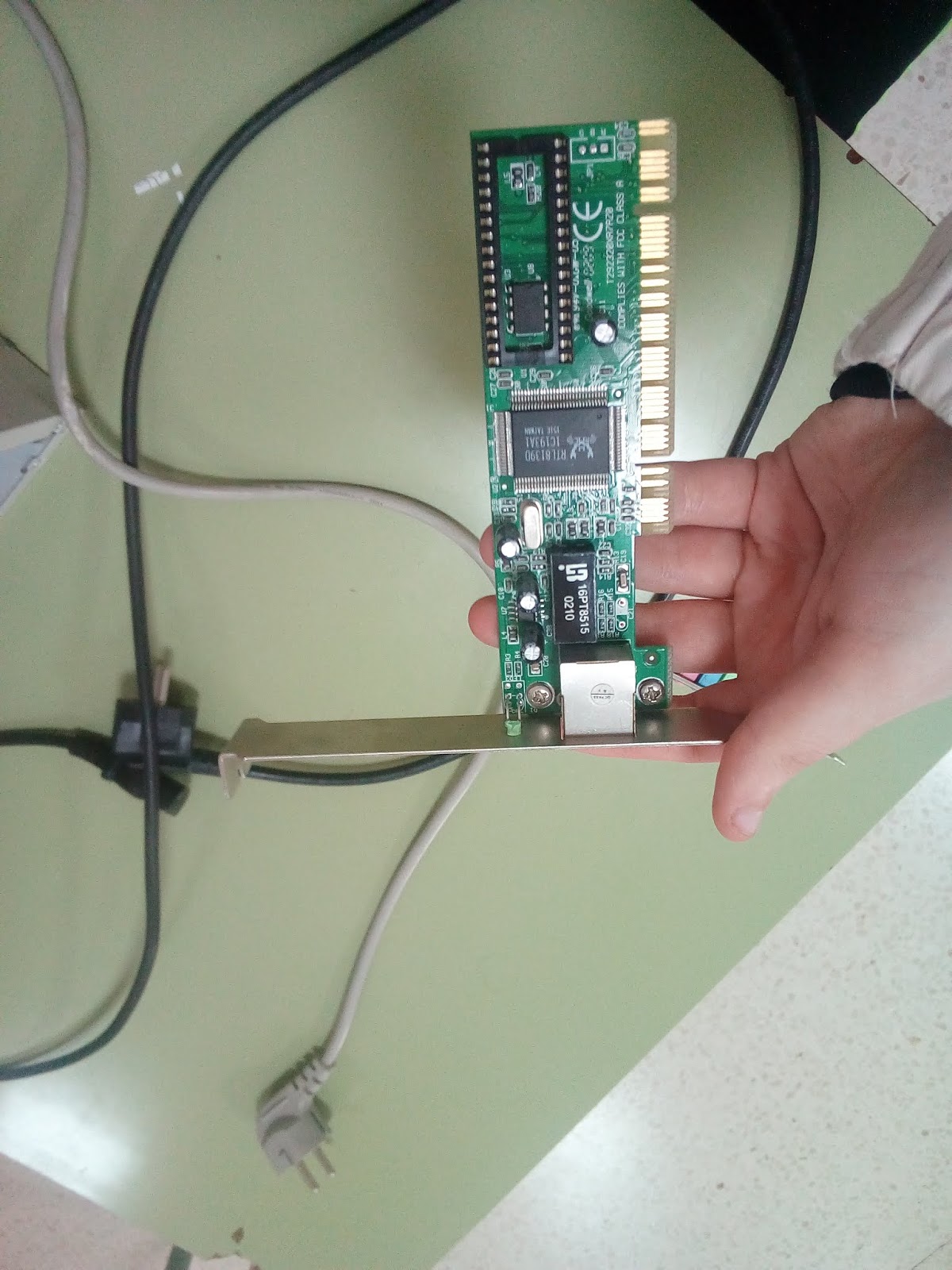

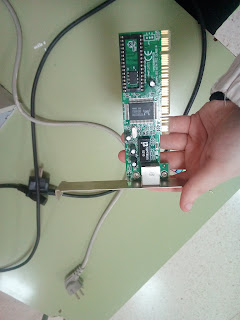

RED:

SONIDO

INSTRUCCIONES

Para montar una tarjeta de red y otra de sonido:
1. Identificar cuales son las ranuras PCI
2. Una vez identificadas insertamos las tarjetas en las ranuras de tal manera que los puertos queden al exterior.
3. Cuando ya tenemos esto ponemos unos tornillos para que estas no se caigan.

El trabajo ya estaria terminado.
